Четырехсторонний станок BEAVER 625H

11
11
11
15
11
11

Шпиндели

Станина

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем  твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

Наладка и обслуживание станка

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

Эргономичная панель пульта управления разработана с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком.

Возможность установки на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки  сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Электронная система регулировки скорости подачи (инвертор).

Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 12 до 60 м/мин.

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

На выходе заготовку протаскивают полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные, гладкие ролики. Обеспечивается высокое качество обработанной поверхности.

Независимые пневматические регуляторы, управляющие прижимом трех независимых групп подающих роликов и прижимных плит перед верхними горизонтальными шпинделями, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимных роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

Прижим подающих роликов к заготовке осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижима для плавной и надежной подачи заготовок, что обеспечивает высокую точность и чистоту обработки.

Сдвоенная роликовая подача между верхними горизонтальными шпинделями позволяет без труда протягивать массивные профили, например строительный брус

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка    в количестве  2 шт, по которым перемещается траверса с роликами системы подачи - увеличенного сечения (в зависимости от модели станка), что позволяет сохранять соосность системы подачи к рабочему столу даже при максимально частом перемещении подающей траверсы.

Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках.

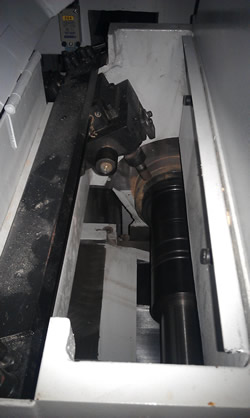

Третья контропора на горизонтальных шпинделях.Трехопорная конструкция шпинделя позволяет устанавливать инструмент диаметром до 200 мм, обрабатывать заготовку на скорости подачи до 60 м/мин, исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников.

Автоматический джоинтер для прямых ножей на 5-ом горизонтальном шпинделе (верхнем). Джойнтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джойнтера значительно увеличивает интервал работы инструмента до следующей заточки.

Увеличенная скорость вращения  5-го и 6-го шпинделей до  9000 об/мин применяется для увеличения производительности с сохранением высокого качества обработки поверхности.
